HVCRC CABLES (High Voltage Composite Reinforced Conductors)
HVCRC CABLES (High Voltage Composite Reinforced Conductors)

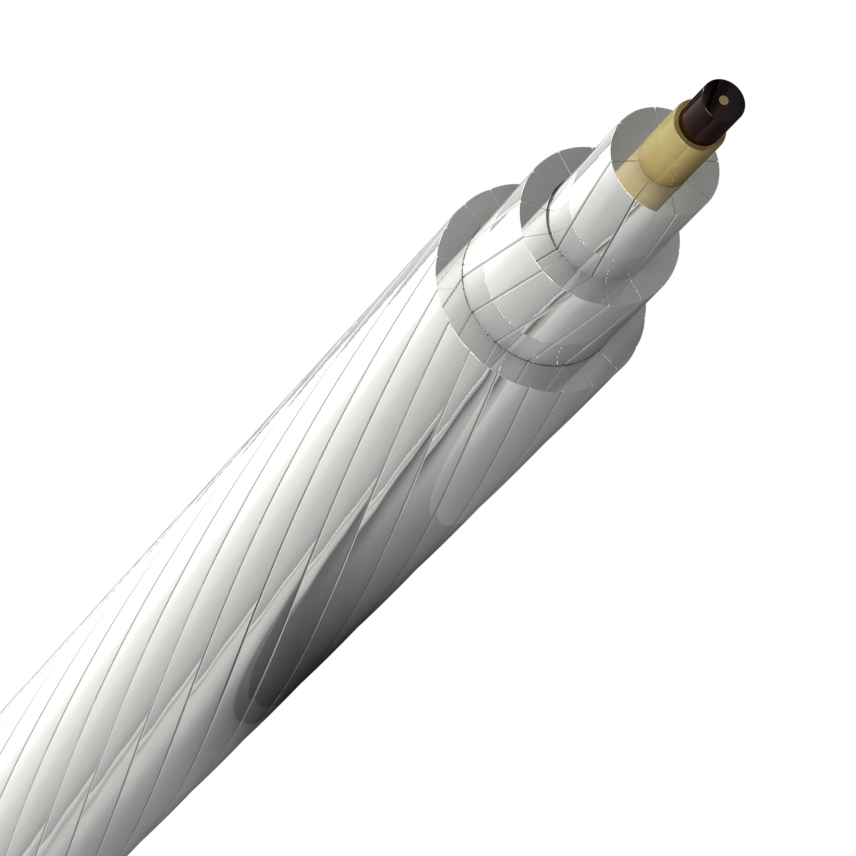

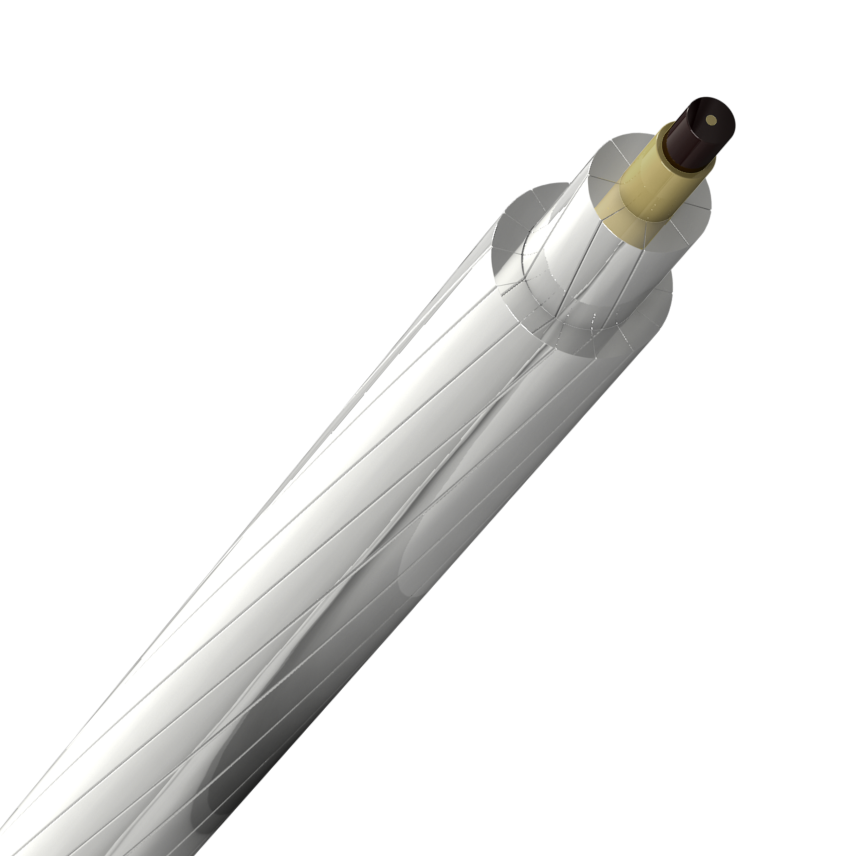

High-conductivity aluminum conductors made in trapezoidal wires, with a hybrid carbon and glass core that allows operation at high temperatures and low SAG (HTLS).
Czytaj więcejAMSTERDAM
Nexans ref.
- Pakowanie: Drum
- Linear weight: 1107,3 kg/km
- Przekrój poprzeczny przez aluminium: 369 mm²
- Średnica przewodu: 23,55 mm
- Ampacity 180°C: 1461 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,076 Ohm/km
- Nominal Tensile Strength Core: 128 kN
ANTWERP
Nexans ref.
- Pakowanie: Drum
- Linear weight: 2751 kg/km
- Przekrój poprzeczny przez aluminium: 944 mm²
- Średnica przewodu: 36,9 mm
- Ampacity 180°C: 2675 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,03 Ohm/km
- Nominal Tensile Strength Core: 225,2 kN
BERN
Nexans ref.
- Pakowanie: Drum
- Linear weight: 473,8 kg/km
- Przekrój poprzeczny przez aluminium: 159 mm²
- Średnica przewodu: 15,5 mm
- Ampacity 180°C: 843 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,176 Ohm/km
- Nominal Tensile Strength Core: 48,5 kN
BORDEAUX
Nexans ref.
- Pakowanie: Drum
- Linear weight: 2579,1 kg/km
- Przekrój poprzeczny przez aluminium: 874 mm²
- Średnica przewodu: 35,76 mm
- Ampacity 180°C: 2556 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,032 Ohm/km
- Nominal Tensile Strength Core: 248,2 kN
BRUSSELS
Nexans ref.
- Pakowanie: Drum
- Linear weight: 1262 kg/km
- Przekrój poprzeczny przez aluminium: 422 mm²
- Średnica przewodu: 25,13 mm
- Ampacity 180°C: 1595 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,066 Ohm/km
- Nominal Tensile Strength Core: 141,8 kN
BUDAPEST
Nexans ref.
- Pakowanie: Drum
- Linear weight: 1988 kg/km
- Przekrój poprzeczny przez aluminium: 670 mm²
- Średnica przewodu: 31,49 mm
- Ampacity 180°C: 2154 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,042 Ohm/km
- Nominal Tensile Strength Core: 200,3 kN
CASABLANCA
Nexans ref.
- Pakowanie: Drum
- Linear weight: 835,5 kg/km
- Przekrój poprzeczny przez aluminium: 276 mm²
- Średnica przewodu: 20,51 mm
- Ampacity 180°C: 1210 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,102 Ohm/km
- Nominal Tensile Strength Core: 105,6 kN
COPENHAGEN
Nexans ref.
- Pakowanie: Drum
- Linear weight: 663,8 kg/km
- Przekrój poprzeczny przez aluminium: 221 mm²
- Średnica przewodu: 18,29 mm
- Ampacity 180°C: 1046 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,127 Ohm/km
- Nominal Tensile Strength Core: 731 kN
CORDOBA
Nexans ref.
- Pakowanie: Drum
- Linear weight: 1194 kg/km
- Przekrój poprzeczny przez aluminium: 400 mm²
- Średnica przewodu: 24,43 mm
- Ampacity 180°C: 1539 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,07 Ohm/km
- Nominal Tensile Strength Core: 129,9 kN
DUBLIN
Nexans ref.
- Pakowanie: Drum
- Linear weight: 1583 kg/km
- Przekrój poprzeczny przez aluminium: 525 mm²
- Średnica przewodu: 28,17 mm
- Ampacity 180°C: 1844 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,053 Ohm/km
- Nominal Tensile Strength Core: 1915 kN
GDANSK
Nexans ref.
- Pakowanie: Drum
- Linear weight: 735,8 kg/km
- Przekrój poprzeczny przez aluminium: 248 mm²
- Średnica przewodu: 19,21 mm
- Ampacity 180°C: 1123 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,113 Ohm/km
- Nominal Tensile Strength Core: 747 kN
GLASGOW
Nexans ref.
- Pakowanie: Drum
- Linear weight: 746,3 kg/km
- Przekrój poprzeczny przez aluminium: 238 mm²
- Średnica przewodu: 19,55 mm
- Ampacity 180°C: 1108 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,118 Ohm/km
- Nominal Tensile Strength Core: 120,1 kN
HAMBURG
Nexans ref.
- Pakowanie: Drum
- Linear weight: 1638,5 kg/km
- Przekrój poprzeczny przez aluminium: 552 mm²
- Średnica przewodu: 28,62 mm
- Ampacity 180°C: 1898 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,051 Ohm/km
- Nominal Tensile Strength Core: 168,3 kN
HELSINKI
Nexans ref.
- Pakowanie: Drum
- Linear weight: 473,8 kg/km
- Przekrój poprzeczny przez aluminium: 153 mm²
- Średnica przewodu: 15,65 mm
- Ampacity 180°C: 827 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,184 Ohm/km
- Nominal Tensile Strength Core: 69 kN
JAIPUR
Nexans ref.
- Pakowanie: Drum
- Linear weight: 513,2 kg/km
- Przekrój poprzeczny przez aluminium: 154 mm²
- Średnica przewodu: 16,51 mm
- Ampacity 180°C: 844 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,182 Ohm/km
- Nominal Tensile Strength Core: 115,1 kN
LISBON
Nexans ref.
- Pakowanie: Drum
- Linear weight: 949,5 kg/km
- Przekrój poprzeczny przez aluminium: 317 mm²
- Średnica przewodu: 21,79 mm
- Ampacity 180°C: 1322 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,088 Ohm/km
- Nominal Tensile Strength Core: 108,1 kN
LONDON
Nexans ref.
- Pakowanie: Drum
- Linear weight: 2248 kg/km
- Przekrój poprzeczny przez aluminium: 762 mm²
- Średnica przewodu: 33,42 mm
- Ampacity 180°C: 2337 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,037 Ohm/km
- Nominal Tensile Strength Core: 214,3 kN
MADRID
Nexans ref.
- Pakowanie: Drum
- Linear weight: 2944 kg/km
- Przekrój poprzeczny przez aluminium: 1 013 mm²
- Średnica przewodu: 38,18 mm
- Ampacity 180°C: 2796 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,028 Ohm/km
- Nominal Tensile Strength Core: 229,3 kN
MILAN
Nexans ref.
- Pakowanie: Drum
- Linear weight: 1696,5 kg/km
- Przekrój poprzeczny przez aluminium: 573 mm²
- Średnica przewodu: 29,1 mm
- Ampacity 180°C: 1943 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,049 Ohm/km
- Nominal Tensile Strength Core: 169,6 kN
MONTE CARLO
Nexans ref.
- Pakowanie: Drum
- Linear weight: 796,6 kg/km
- Przekrój poprzeczny przez aluminium: 229 mm²
- Średnica przewodu: 20,78 mm
- Ampacity 180°C: 1107 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,123 Ohm/km
- Nominal Tensile Strength Core: 209,5 kN
MUNICH
Nexans ref.
- Pakowanie: Drum
- Linear weight: 2174 kg/km
- Przekrój poprzeczny przez aluminium: 738 mm²
- Średnica przewodu: 32,87 mm
- Ampacity 180°C: 2288 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,038 Ohm/km
- Nominal Tensile Strength Core: 204,3 kN
OSLO
Nexans ref.
- Pakowanie: Drum
- Linear weight: 983,5 kg/km
- Przekrój poprzeczny przez aluminium: 315 mm²
- Średnica przewodu: 22,4 mm
- Ampacity 180°C: 1330 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,089 Ohm/km
- Nominal Tensile Strength Core: 154,1 kN
PARIS
Nexans ref.
- Pakowanie: Drum
- Linear weight: 2366,5 kg/km
- Przekrój poprzeczny przez aluminium: 815 mm²
- Średnica przewodu: 34,2 mm
- Ampacity 180°C: 2432 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,034 Ohm/km
- Nominal Tensile Strength Core: 184,1 kN
PRAGUE
Nexans ref.
- Pakowanie: Drum
- Linear weight: 2037,5 kg/km
- Przekrój poprzeczny przez aluminium: 696 mm²
- Średnica przewodu: 31,8 mm
- Ampacity 180°C: 2200 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,04 Ohm/km
- Nominal Tensile Strength Core: 177 kN
REYKJAVIK
Nexans ref.
- Pakowanie: Drum
- Linear weight: 690,8 kg/km
- Przekrój poprzeczny przez aluminium: 223 mm²
- Średnica przewodu: 18,82 mm
- Ampacity 180°C: 1060 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,126 Ohm/km
- Nominal Tensile Strength Core: 102,5 kN
ROME
Nexans ref.
- Pakowanie: Drum
- Linear weight: 1779 kg/km
- Przekrój poprzeczny przez aluminium: 595 mm²
- Średnica przewodu: 29,87 mm
- Ampacity 180°C: 1998 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,047 Ohm/km
- Nominal Tensile Strength Core: 195,8 kN
ROVINJ
Nexans ref.
- Pakowanie: Drum
- Linear weight: 574,9 kg/km
- Przekrój poprzeczny przez aluminium: 189 mm²
- Średnica przewodu: 17,09 mm
- Ampacity 180°C: 946 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,148 Ohm/km
- Nominal Tensile Strength Core: 71,2 kN
SILVASSA
Nexans ref.
- Pakowanie: Drum
- Linear weight: 391,8 kg/km
- Przekrój poprzeczny przez aluminium: 123 mm²
- Średnica przewodu: 14,35 mm
- Ampacity 180°C: 723 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,2277 Ohm/km
- Nominal Tensile Strength Core: 67,2 kN
STOCKHOLM
Nexans ref.
- Pakowanie: Drum
- Linear weight: 1392,5 kg/km
- Przekrój poprzeczny przez aluminium: 463 mm²
- Średnica przewodu: 26,4 mm
- Ampacity 180°C: 1698 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,06 Ohm/km
- Nominal Tensile Strength Core: 163 kN
VIENNA
Nexans ref.
- Pakowanie: Drum
- Linear weight: 1857,5 kg/km
- Przekrój poprzeczny przez aluminium: 630 mm²
- Średnica przewodu: 30,42 mm
- Ampacity 180°C: 2066 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,044 Ohm/km
- Nominal Tensile Strength Core: 173,1 kN
WARSAW
Nexans ref.
- Pakowanie: Drum
- Linear weight: 1532,5 kg/km
- Przekrój poprzeczny przez aluminium: 513 mm²
- Średnica przewodu: 27,72 mm
- Ampacity 180°C: 1813 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,055 Ohm/km
- Nominal Tensile Strength Core: 166 kN
WARWICK
Nexans ref.
- Pakowanie: Drum
- Linear weight: 2235,9 kg/km
- Przekrój poprzeczny przez aluminium: 751 mm²
- Średnica przewodu: 33,4 mm
- Ampacity 180°C: 2321 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,037 Ohm/km
- Nominal Tensile Strength Core: 240,8 kN
ZADAR
Nexans ref.
- Pakowanie: Drum
- Linear weight: 564,9 kg/km
- Przekrój poprzeczny przez aluminium: 178 mm²
- Średnica przewodu: 17,09 mm
- Ampacity 180°C: 917 A
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,158 Ohm/km
- Nominal Tensile Strength Core: 99,7 kN
Opis
Opis
Construction
HVCRC cables are designed to improve the current capacity of the line, reduce sag and electrical losses and are used in overhead lines for the transmission of electrical energy. Additionally, they are an excellent alternative for transmission line repowering projects.
Conductor made of trapezoidal wires of high-conductivity annealed aluminum alloy 1350-O, stranded on a carbon and glass fiber core embedded in a high-temperature thermoset resin.
Reference standards and certificates
Standards
- ASTM B987
- ASTM B857
- IEC 62219
- IEC-TS 62818-1
Temperature
- 180°C, Continous operating.
- 200°C, Emergency by 8760 Hours.
Charakterystyka
Charakterystyka
Konstrukcja
Konstrukcja
Kształt przewodu
Compact Stranded (trapezoidal wires)
Materiał przewodu
Aluminum / Composite Core
Rozmiar, wielkość
Rozmiar, wielkość
Liczba żył
1
Zasoby
Zasoby
Informacje o sprzedaży i dostawie
Packaging
Wooden Reels.
