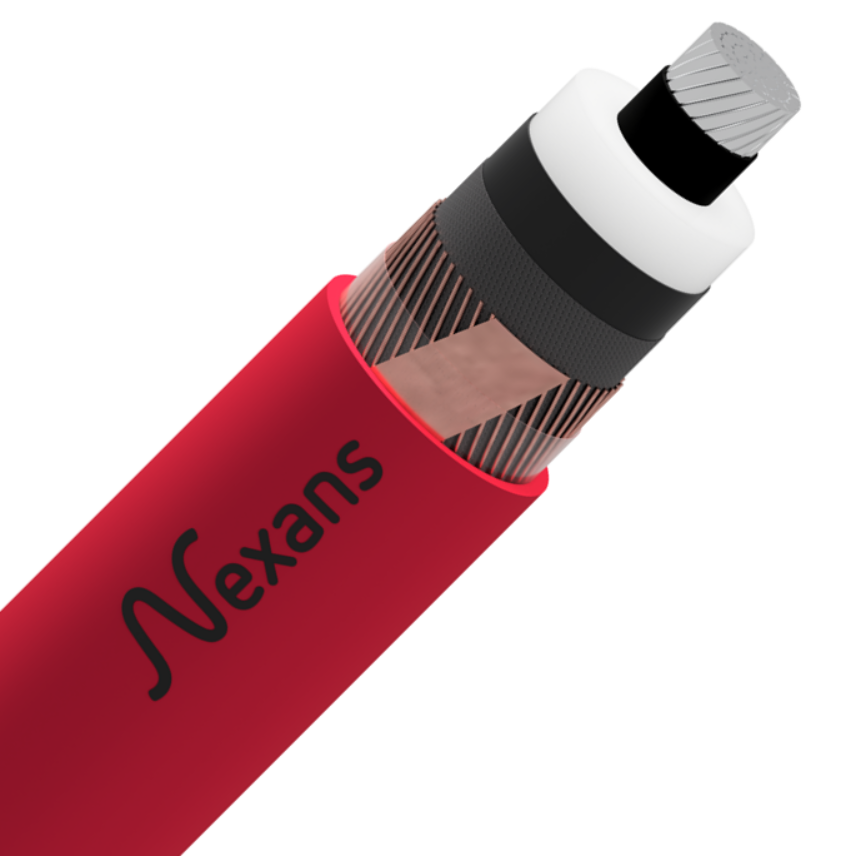

YXC7V-A (TSE) - NA2XSY (IEC) 20,3/35 kV
YXC7V-A (TSE) - NA2XSY (IEC) 20,3/35 kV
20,3/35 kV XLPE insulated single core cables with aluminium conductor
Czytaj więcejYXC7V-A 1x50 mm2
Nexans ref. 10571531
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 50 mm²
- Nominalna grubość osłony zewnętrznej: - mm
- Przeciętna grubość izolacji (mm): 8,5 mm
- Średnica przewodu: - mm
YXC7V-A 1x95 mm2
Nexans ref. 10541048
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 95 mm²
- Nominalna grubość osłony zewnętrznej: 2,2 mm
- Przeciętna grubość izolacji (mm): 8,5 mm
- Średnica przewodu: 11,55 mm
YXC7V-A 1x120 mm2
Nexans ref. 10538006
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 120 mm²
- Nominalna grubość osłony zewnętrznej: 2,2 mm
- Przeciętna grubość izolacji (mm): 8,5 mm
- Średnica przewodu: 12,95 mm
YXC7V-A 1x150 mm2
Nexans ref. 10541049
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 150 mm²
- Nominalna grubość osłony zewnętrznej: 2,3 mm
- Przeciętna grubość izolacji (mm): 8,5 mm
- Średnica przewodu: 14,5 mm
YXC7V-A 1x150 mm2
Nexans ref. 10563703
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 150 mm²
- Nominalna grubość osłony zewnętrznej: 2,3 mm
- Przeciętna grubość izolacji (mm): 8,5 mm
- Średnica przewodu: 14,5 mm
YXC7V-A 1x150 mm2
Nexans ref. 10568530
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 150 mm²
- Nominalna grubość osłony zewnętrznej: 2,3 mm
- Przeciętna grubość izolacji (mm): 8,5 mm
- Średnica przewodu: 14,5 mm
YXC7V-A 1x185 mm2
Nexans ref. 10532037
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 185 mm²
- Nominalna grubość osłony zewnętrznej: - mm
- Przeciętna grubość izolacji (mm): 8,5 mm
- Średnica przewodu: - mm
YXC7V-A 1x240 mm2
Nexans ref. 10564822
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 240 mm²
- Nominalna grubość osłony zewnętrznej: 2,4 mm
- Przeciętna grubość izolacji (mm): 8,5 mm
- Średnica przewodu: 18,4 mm
YXC7V-A 1x300 mm2
Nexans ref. 10564122
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 300 mm²
- Nominalna grubość osłony zewnętrznej: 2,5 mm
- Przeciętna grubość izolacji (mm): 8,5 mm
- Średnica przewodu: 20,5 mm
YXC7V-A 1x400 mm2
Nexans ref. 10564319
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 400 mm²
- Nominalna grubość osłony zewnętrznej: - mm
- Przeciętna grubość izolacji (mm): 8,5 mm
- Średnica przewodu: - mm
YXC7V-A 1x400 mm2
Nexans ref. 10568531
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 400 mm²
- Nominalna grubość osłony zewnętrznej: 2,6 mm
- Przeciętna grubość izolacji (mm): 8,5 mm
- Średnica przewodu: 23,6 mm
YXC7V-A 1x500 mm2
Nexans ref. 10568125
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 500 mm²
- Nominalna grubość osłony zewnętrznej: 2,7 mm
- Przeciętna grubość izolacji (mm): 8,5 mm
- Średnica przewodu: 26,0 mm
YXC7V-A 1x630 mm2
Nexans ref. 10581479
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 630 mm²
- Nominalna grubość osłony zewnętrznej: 2,04 mm
- Przeciętna grubość izolacji (mm): 9,0 mm
- Średnica przewodu: 30,1 mm
Opis
Opis
Standardy
-
NationalTSEK
Application
These are cables with low dielectric losses used in energy network with sudden load changes. Laid in residental or industrial areas, underground or in ducts.
Construction
- Conductor:Aluminium
- Conductor screen:Semi-conducting compound (XLPE)
- Insulation:XLPE
- Insulation screen:Semi-conducting compound (XLPE)
- Semi-conducting tape:Crape tape
- Metallic screen:Concentric / Copper wires + copper tape
- Outer sheath:PVC
Charakterystyka
Charakterystyka
Konstrukcja
Konstrukcja
Giętkość przewodu
Class 2
Rozmiar, wielkość
Rozmiar, wielkość
Liczba żył
1
Parametry elektryczne
Parametry elektryczne
Napięcie nominalne Uo/U
20.3 / 35 kV
Parametry fizyczne
Parametry fizyczne
Temperatura pracy, zakres
-20 ... 90 °C
Maksymalna temperatura żyły podczas zwarcia
250 °C
Zmniejszający palność
IEC 60332-1-2
Współczynnik zgięcia podczas układania
12 (xD)
Maksymalna temperatura pracy żyły
90 °C
