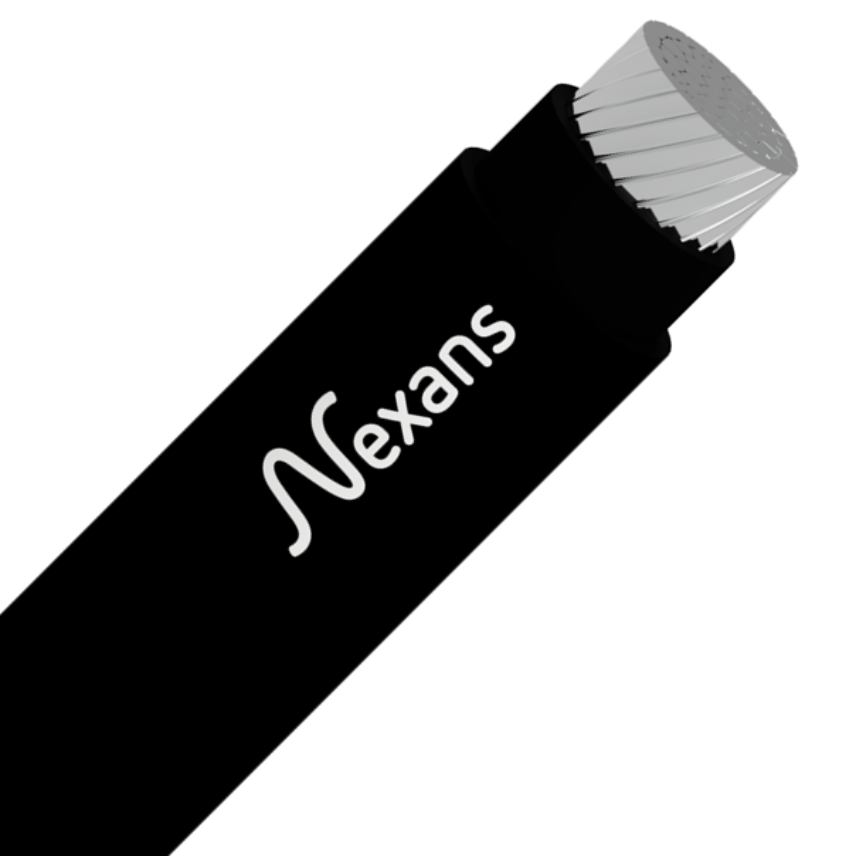

NA2XH Single Core Cables B2ca Class
NA2XH Single Core Cables B2ca Class
0.6/1 kV XLPE insulated single core, halogen free, flame retardant cable with aluminium conductors
Czytaj więcejNA2XH 1x120 mm2
Nexans ref. 10594127
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: - mm²
- Średnica zewnętrzna nominalna (mm): 17,7 mm
- Przybliżona waga (kg/km): 470 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,253 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 387 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 296 A
- Permissible current rating buried/direct 20°C: 197 A
- Współczynnik zgięcia podczas układania: 12 (xD)
NA2XH 1x50 mm2
Nexans ref. 10581878
- Pakowanie: Drum (1000m)
- Kolor powłoki: Zielony
- Przekrój poprzeczny przewodu: 50 mm²
- Średnica zewnętrzna nominalna (mm): 12,2 mm
- Przybliżona waga (kg/km): 230 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,641 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 210 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 159 A
- Permissible current rating buried/direct 20°C: 117 A
- Współczynnik zgięcia podczas układania: 8 (xD)
NA2XH 1x50 mm2
Nexans ref. 10594124
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 50 mm²
- Średnica zewnętrzna nominalna (mm): 12,6 mm
- Przybliżona waga (kg/km): 220 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,641 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 210 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 159 A
- Permissible current rating buried/direct 20°C: 117 A
- Współczynnik zgięcia podczas układania: 12 (xD)
NA2XH 1x50 mm2
Nexans ref. 10595220
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 50 mm²
- Średnica zewnętrzna nominalna (mm): 12,5 mm
- Przybliżona waga (kg/km): 220 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,641 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 210 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 176 A
- Permissible current rating buried/direct 20°C: - A
- Współczynnik zgięcia podczas układania: 8 (xD)
NA2XH 1x70 mm2
Nexans ref. 10594125
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 70 mm²
- Średnica zewnętrzna nominalna (mm): 14,8 mm
- Przybliżona waga (kg/km): 300 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,443 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 271 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 206 A
- Permissible current rating buried/direct 20°C: 144 A
- Współczynnik zgięcia podczas układania: 12 (xD)
NA2XH 1x70 mm2
Nexans ref. 10595221
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 70 mm²
- Średnica zewnętrzna nominalna (mm): 14,8 mm
- Przybliżona waga (kg/km): 290 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,443 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 271 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 216 A
- Permissible current rating buried/direct 20°C: - A
- Współczynnik zgięcia podczas układania: 8 (xD)
NA2XH 1x95 mm2
Nexans ref. 10571345
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 95 mm²
- Średnica zewnętrzna nominalna (mm): 16,0 mm
- Przybliżona waga (kg/km): 390 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,32 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 332 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 253 A
- Permissible current rating buried/direct 20°C: 172 A
- Współczynnik zgięcia podczas układania: 8 (xD)
NA2XH 1x95 mm2
Nexans ref. 10594126
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 95 mm²
- Średnica zewnętrzna nominalna (mm): 16,4 mm
- Przybliżona waga (kg/km): 400 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,32 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 332 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 253 A
- Permissible current rating buried/direct 20°C: 172 A
- Współczynnik zgięcia podczas układania: 12 (xD)
NA2XH 1x95 mm2
Nexans ref. 10595222
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 95 mm²
- Średnica zewnętrzna nominalna (mm): 16,4 mm
- Przybliżona waga (kg/km): 380 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,32 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 332 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 258 A
- Permissible current rating buried/direct 20°C: - A
- Współczynnik zgięcia podczas układania: 8 (xD)
NA2XH 1x120 mm2
Nexans ref. 10581877
- Pakowanie: Drum (1000m)
- Kolor powłoki: Zielony
- Przekrój poprzeczny przewodu: 120 mm²
- Średnica zewnętrzna nominalna (mm): 17,4 mm
- Przybliżona waga (kg/km): 480 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,253 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 387 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 296 A
- Permissible current rating buried/direct 20°C: 197 A
- Współczynnik zgięcia podczas układania: 8 (xD)
NA2XH 1x120 mm2
Nexans ref. 10595280
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 120 mm²
- Średnica zewnętrzna nominalna (mm): 18,4 mm
- Przybliżona waga (kg/km): 480 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,253 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 387 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 296 A
- Permissible current rating buried/direct 20°C: - A
- Współczynnik zgięcia podczas układania: 8 (xD)
NA2XH 1x150 mm2
Nexans ref. 10571344
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 150 mm²
- Średnica zewnętrzna nominalna (mm): 20,0 mm
- Przybliżona waga (kg/km): 590 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,206 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 448 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 343 A
- Permissible current rating buried/direct 20°C: 220 A
- Współczynnik zgięcia podczas układania: 8 (xD)
NA2XH 1x150 mm2
Nexans ref. 10594128
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 150 mm²
- Średnica zewnętrzna nominalna (mm): 19,8 mm
- Przybliżona waga (kg/km): 570 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,206 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 448 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 343 A
- Permissible current rating buried/direct 20°C: 220 A
- Współczynnik zgięcia podczas układania: 12 (xD)
NA2XH 1x150 mm2
Nexans ref. 10595281
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 150 mm²
- Średnica zewnętrzna nominalna (mm): 20,1 mm
- Przybliżona waga (kg/km): 570 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,206 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 448 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 343 A
- Permissible current rating buried/direct 20°C: 330 A
- Współczynnik zgięcia podczas układania: 8 (xD)
NA2XH 1x185 mm2
Nexans ref. 10571343
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 185 mm²
- Średnica zewnętrzna nominalna (mm): 22,0 mm
- Przybliżona waga (kg/km): 720 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,164 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 515 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 395 A
- Permissible current rating buried/direct 20°C: 250 A
- Współczynnik zgięcia podczas układania: 8 (xD)
NA2XH 1x185 mm2
Nexans ref. 10594129
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 185 mm²
- Średnica zewnętrzna nominalna (mm): 21,8 mm
- Przybliżona waga (kg/km): 710 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,164 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 515 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 395 A
- Permissible current rating buried/direct 20°C: 250 A
- Współczynnik zgięcia podczas układania: 12 (xD)
NA2XH 1x185 mm2
Nexans ref. 10595282
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 185 mm²
- Średnica zewnętrzna nominalna (mm): 22,1 mm
- Przybliżona waga (kg/km): 700 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,164 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 515 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 375 A
- Permissible current rating buried/direct 20°C: - A
- Współczynnik zgięcia podczas układania: 8 (xD)
NA2XH 1x240 mm2
Nexans ref. 10571342
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 240 mm²
- Średnica zewnętrzna nominalna (mm): 25,0 mm
- Przybliżona waga (kg/km): 910 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,125 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 611 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 471 A
- Permissible current rating buried/direct 20°C: 290 A
- Współczynnik zgięcia podczas układania: 8 (xD)
NA2XH 1x240 mm2
Nexans ref. 10594140
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 240 mm²
- Średnica zewnętrzna nominalna (mm): 24,6 mm
- Przybliżona waga (kg/km): 890 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,125 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 611 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 471 A
- Permissible current rating buried/direct 20°C: 290 A
- Współczynnik zgięcia podczas układania: 12 (xD)
NA2XH 1x240 mm2
Nexans ref. 10595283
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 240 mm²
- Średnica zewnętrzna nominalna (mm): 24,8 mm
- Przybliżona waga (kg/km): 890 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,125 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 611 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 435 A
- Permissible current rating buried/direct 20°C: - A
- Współczynnik zgięcia podczas układania: 8 (xD)
NA2XH 1x300 mm2
Nexans ref. 10594141
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 300 mm²
- Średnica zewnętrzna nominalna (mm): 27,3 mm
- Przybliżona waga (kg/km): 1110 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,1 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 708 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 547 A
- Permissible current rating buried/direct 20°C: 326 A
- Współczynnik zgięcia podczas układania: 12 (xD)
NA2XH 1x300 mm2
Nexans ref. 10595284
- Pakowanie: Drum (1000m)
- Kolor powłoki: Czarny
- Przekrój poprzeczny przewodu: 300 mm²
- Średnica zewnętrzna nominalna (mm): 27,3 mm
- Przybliżona waga (kg/km): 1110 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,1 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 708 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 547 A
- Permissible current rating buried/direct 20°C: 326 A
- Współczynnik zgięcia podczas układania: 12 (xD)
Opis
Opis
Standardy
-
ProductIEC 60502-1
Application
Used in energy networks in hotels, schools, tunnels, high constructions, hospitals, power plants, data processing centers, business centers where there is a risk of fire
Construction
- Conductor:Aluminium
- Insulation:XLPE
- Outer sheath:LSZH
Charakterystyka
Charakterystyka
Konstrukcja
Konstrukcja
Materiał przewodu
aluminium
Kształt przewodu
Kołowy linka (RM)
Izolacja
XLPE (polietylen usieciowany)
Osłona zewnętrzna
LSZH
Identyfikacja żył
Czarna
Rozmiar, wielkość
Rozmiar, wielkość
Liczba żył
1
Parametry elektryczne
Parametry elektryczne
Napięcie nominalne Uo/U
0,6/1 kV
Parametry fizyczne
Parametry fizyczne
Temperatura pracy, zakres
-20 ... 90 °C
Maksymalna temperatura żyły podczas zwarcia
250 °C
Maksymalna temperatura pracy żyły
90 °C
Fire safety characteristics
Fire safety characteristics
Bezhalogenowy
IEC 60754-1
Zmniejszający palność
IEC 60332-3 Cat. C
Gęstość dymu
IEC 61034-2
Korozyjność gazów
IEC 60754-2
Zasoby
Zasoby
Nasze strony internetowe
Wybierz swój kraj, aby znaleźć nasze produkty i rozwiązania
-
Africa
- Africa
- Ghana
- Ivory Coast
- Morocco
- North West Africa
- Americas
- Asia
- Europe
- Oceania
