NA2XH Single Core Cables Eca Class
NA2XH Single Core Cables Eca Class

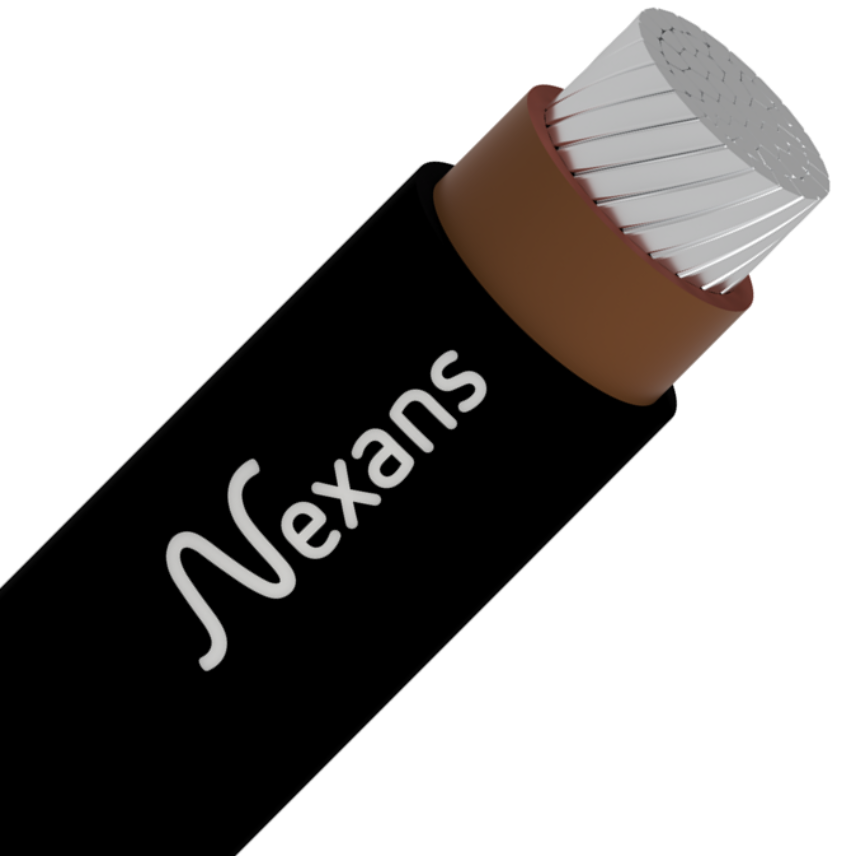

0.6/1 kV XLPE insulated single core, halogen free, flame retardant cable with aluminium conductors
Czytaj więcejNA2XH 1x95 mm2
Nexans ref. 10571341
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 95 mm²
- Średnica zewnętrzna nominalna (mm): 16,0 mm
- Przybliżona waga (kg/km): 370 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,32 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 332 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 253 A
- Permissible current rating buried/direct 20°C: 172 A
- Współczynnik zgięcia podczas układania: 12 (xD)
NA2XH 1x120 mm2
Nexans ref. 10571340
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 120 mm²
- Średnica zewnętrzna nominalna (mm): 18,0 mm
- Przybliżona waga (kg/km): 450 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,253 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 387 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 296 A
- Permissible current rating buried/direct 20°C: 197 A
- Współczynnik zgięcia podczas układania: 12 (xD)
NA2XH 1x120 mm2
Nexans ref. 10588814
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 120 mm²
- Średnica zewnętrzna nominalna (mm): 17,1 mm
- Przybliżona waga (kg/km): 450 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,253 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 387 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 296 A
- Permissible current rating buried/direct 20°C: 197 A
- Współczynnik zgięcia podczas układania: 8 (xD)
NA2XH 1x150 mm2
Nexans ref. 10571339
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 150 mm²
- Średnica zewnętrzna nominalna (mm): 20,0 mm
- Przybliżona waga (kg/km): 560 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,206 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 448 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 343 A
- Permissible current rating buried/direct 20°C: 220 A
- Współczynnik zgięcia podczas układania: 12 (xD)
NA2XH 1x150 mm2
Nexans ref. 10588816
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 150 mm²
- Średnica zewnętrzna nominalna (mm): 19,0 mm
- Przybliżona waga (kg/km): 570 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,206 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 448 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 343 A
- Permissible current rating buried/direct 20°C: 220 A
- Współczynnik zgięcia podczas układania: 8 (xD)
NA2XH 1x185 mm2
Nexans ref. 10571338
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 185 mm²
- Średnica zewnętrzna nominalna (mm): 22,0 mm
- Przybliżona waga (kg/km): 690 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,164 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 515 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 395 A
- Permissible current rating buried/direct 20°C: 250 A
- Współczynnik zgięcia podczas układania: 12 (xD)
NA2XH 1x185 mm2
Nexans ref. 10588815
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 185 mm²
- Średnica zewnętrzna nominalna (mm): 20,9 mm
- Przybliżona waga (kg/km): 690 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,164 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 515 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 395 A
- Permissible current rating buried/direct 20°C: 250 A
- Współczynnik zgięcia podczas układania: 8 (xD)
NA2XH 1x240 mm2
Nexans ref. 10571337
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 240 mm²
- Średnica zewnętrzna nominalna (mm): 25,0 mm
- Przybliżona waga (kg/km): 870 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,125 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 611 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 471 A
- Permissible current rating buried/direct 20°C: 290 A
- Współczynnik zgięcia podczas układania: 12 (xD)
NA2XH 1x240 mm2
Nexans ref. 10588817
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 240 mm²
- Średnica zewnętrzna nominalna (mm): 23,5 mm
- Przybliżona waga (kg/km): 880 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,125 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 611 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 471 A
- Permissible current rating buried/direct 20°C: 290 A
- Współczynnik zgięcia podczas układania: 8 (xD)
NA2XH 1x300 mm2
Nexans ref. 10588818
- Pakowanie: Drum (1000m)
- Przekrój poprzeczny przewodu: 300 mm²
- Średnica zewnętrzna nominalna (mm): 25,9 mm
- Przybliżona waga (kg/km): 1080 kg/km
- Maks. rezystancja przewodu dla prądu stałego przy 20°C: 0,1 Ohm/km
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – układ płaski: 708 A
- Dopuszczalna obciążalność prądowa na powietrzu 30°C – w układzie koniczynki: 547 A
- Permissible current rating buried/direct 20°C: 326 A
- Współczynnik zgięcia podczas układania: 8 (xD)
Opis
Opis
Standardy
-
ProductIEC 60502-1
Application
Used in energy networks in hotels, schools, tunnels, high constructions, hospitals, power plants, data processing centers, business centers where there is a risk of fire
Construction
- Conductor:Aluminium
- Insulation:XLPE
- Outer sheath:LSZH
Charakterystyka
Charakterystyka
Konstrukcja
Konstrukcja
Materiał przewodu
aluminium
Kształt przewodu
Kołowy linka (RM)
Izolacja
XLPE (polietylen usieciowany)
Osłona zewnętrzna
LSZH
Identyfikacja żył
Czarna
Kolor powłoki
Czarny
Rozmiar, wielkość
Rozmiar, wielkość
Liczba żył
1
Parametry elektryczne
Parametry elektryczne
Napięcie nominalne Uo/U
0,6/1 kV
Parametry fizyczne
Parametry fizyczne
Temperatura pracy, zakres
-20 ... 90 °C
Maksymalna temperatura żyły podczas zwarcia
250 °C
Maksymalna temperatura pracy żyły
90 °C
Fire safety characteristics
Fire safety characteristics
Bezhalogenowy
IEC 60754-1
Zmniejszający palność
IEC 60332-3 Cat. C
Gęstość dymu
IEC 61034-2
Korozyjność gazów
IEC 60754-2
